Cấu tạo chi tiết của củ đề Wave S 110
Củ đề, hay còn gọi là mô tơ đề, motor khởi động, máy khởi động,… có nhiệm vụ chuyển hóa điện năng thành cơ năng để kéo cốt máy động cơ quay khi ấn nút đề.

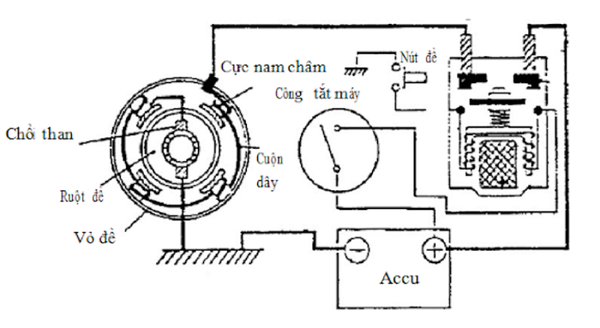

Nguyên lý hoạt động của củ đề wave s 110
Khi ta ấn nút đề điện từ dương ắc quy qua công tắt máy qua cuộn dây rơle đề qua nút đề ra mát.
Cuộn dây rơle đề tạo nam châm hút lõi rơle đi lên làm nối tiếp điểm a, b làm dòng điện từ dương ắc quy qua tiếp điểm a, b đến vỏ đề, qua cuộn dây ruột đề tạo các cực cùng tên với cực của vỏ đề làm đề quay truyền động đến cốt máy để cốt máy làm việc.
Khi buông nút đề rơle bị ngắt điện, không còn dòng điện qua đề nên đề không làm việc.

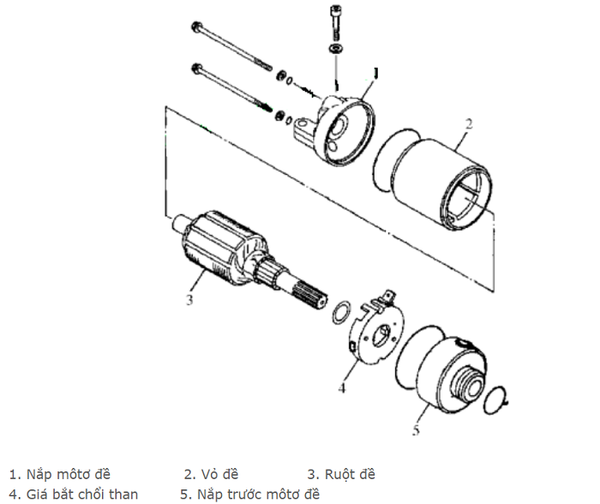

Củ đề wave s 110 có cấu tạo chi tiết như sau
Phần cảm điện (vỏ đề)
Còn gọi là vỏ đề hay starto, dùng để tạo từ trường mà trong đó quay phần ứng điện.
Nó gồm 2 hay 4 cuộn dây bắt nối tiếp với nhau, gắn bên trong vỏ và cách đều nhau trong 1 vòng tròn, mỗi cuộn dây được gắn chung quanh lõi sắt non và cách điện với miếng sắt non ấy.
Đối với các xe hiện nay vỏ đề bên trong là 2 khoanh nam châm vĩnh cữu.
Phần ứng điện (ruột đề)
Còn gọi là ruột đề hay rotor, trên đó nhiều cuộn dây đồng tiết diện lớn quấn sóng đặt xen kẽ với nhau trên một khối sắt do nhiều miếng sắt lá ghép lại, các miếng này cách điện với nhau, các cuộn dây này lọt vào trong rãnh khoét trên một khối sắt và cách điện với khối sắt, cứ 2 đầu nối của dây điện, một cuộn này một cuộn kia được hàn dính vào miếng đồng thau.

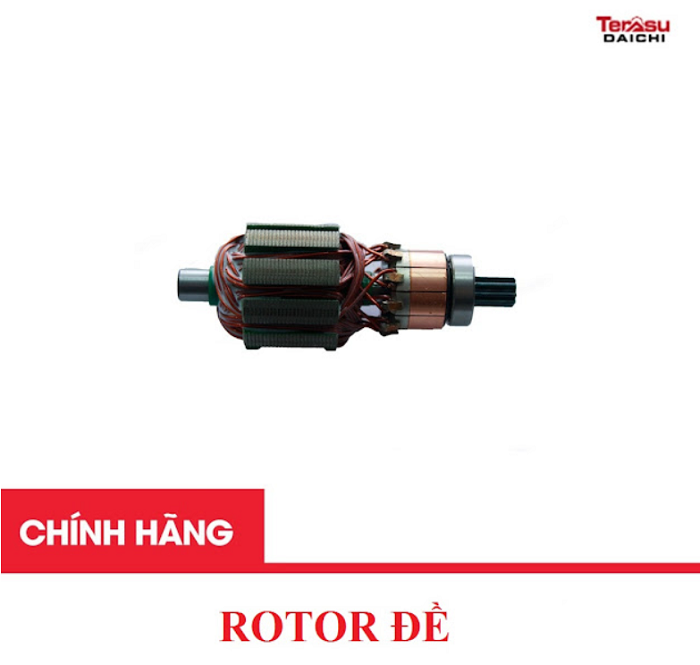

rotor de
Các miếng thau này ghép lại với nhau thành vòng tròn và được cách điện với nhau do những lá mi-ca đặt xen kẽ giữa chúng. Như vậy coi như tất cả cuộn dây được nối tiếp, các miếng thau vừa kể gọi là cổ góp điện.
Cổ góp điện phải cách điện với mát và trục của phần ứng điện. Trục quay trơn trên hai bạc đạn hay bạc thau gắn trên 2 nắp 2 đầu vỏ, một đầu trục có dự trù chổ để ráp bánh răng truyền động đến cốt máy động cơ.
Chổi than đề
Hai chổi than làm bằng vật liệu tổng hợp thiết đồng, 1 lõi graphit có tiết diện hình chữ nhật luôn luôn đè sát vào cổ góp điện nhờ 2 lò xo gá đỡ chúng, các chi tiết vừa kể được gắn ở nắp hay vỏ đề.
choi dien
Chổi than nối với dương ắc quy gọi là chổi than dương, chổi than gắn với mát gọi là chổi than âm.
Khớp nối truyền động
Có nhiệm vụ truyền moment của môtơ đề từ ruột đề đến cốt máy động cơ và bảo vệ an toàn cho môtơ đề.
Khi máy chưa nổ, chuyển động quay của môtơ đề mới truyền đến để kéo cốt máy động cơ quay. Lúc máy đã nổ rồi, số vòng quay cốt máy lớn hơn thì tự động truyền động của máy khởi động tách khỏi truyền động cốt máy. Nếu không cắt đứt kịp thời thì số vòng quay cốt máy sẽ truyền lại môtơ đề với số vòng quay rất lớn làm hư hỏng đề.

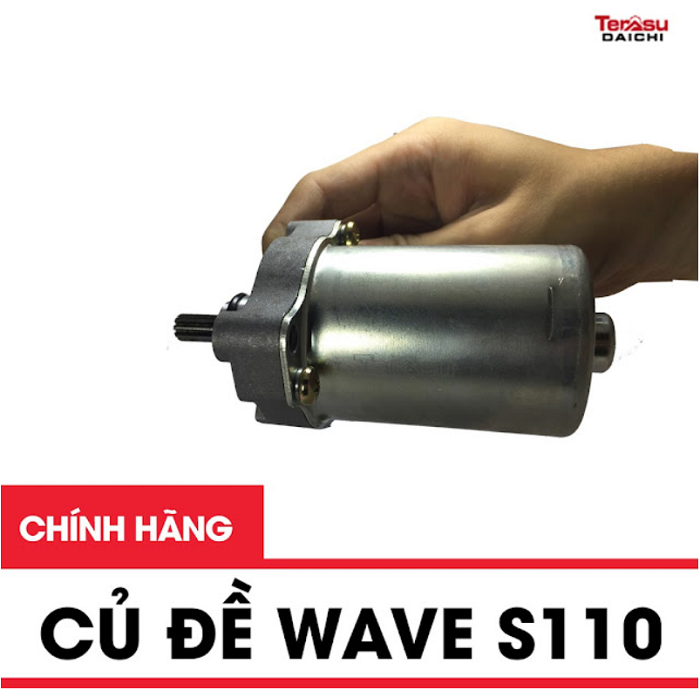

Lựa chọn củ đề Wave S110 của Terasu Daichi

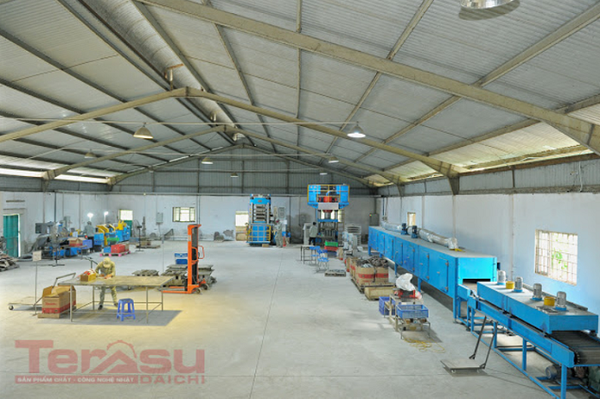

Daichi Việt Nam là địa chỉ cung cấp phụ tùng xe máy uy tín 10 năm trên thị trường toàn quốc.
Với sản phẩm củ đề Wave S 110, chúng tôi cam kết với quý khách hàng:
- Sản phẩm chính hãng nhập nguyên bộ từ nhà cung cấp cho Hondam, dây chuyền công nghệ Nhật Bản tiên tiến
- Thiết kế tối ưu, độ bền cao, làm việc chính xác
- Dễ dàng thay thế, lắp ráp
- Bảo hành đổi trả nếu lỗi từ nhà sản xuất
- Sản phẩm củ đề có mức giá ưu đãi tốt nhất, phân phối tại TP HCM, Hà Nội và các tỉnh thành khác trên toàn quốc
Đội ngũ tư vấn chăm sóc khách hàng của Daichi luôn sẵn sàng phục vụ 0348 458 383
KCN Tân Quang, Văn Lâm, Hưng Yên.
